一、摘要
       天然氣作為可利用能源,核心價值在于熱量的輸出，傳統的體積計量方法進行貿易交接計價無法體現不同氣質的天然氣在發熱量方面的優劣，天然氣采用天然氣能量計量進行計價交換更能體現公平性。NHR-7630R系列液晶天然氣流量積算控制儀/記錄儀一款主要解決在線測量油田天然氣的流量，將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量，完善流量測量精度而設計的產品。產品采用了特殊設計，共設有十三種“摩爾組份系數”供選擇設定，以滿足對含有各種組份天然氣的測量。同時設置了多種取壓方式，以適應不同的測量裝置，并具有自動演算顯示超壓縮因子功能。設定標準完全符合SY/T6143-2004《用標準孔板流量計測量天然氣流量》的國家標準，可完全滿足我國各地油氣田及傳輸管道中各種天然氣的測量要求。

 二、產品的市場背景

 我國正在銷售的天然氣正處在氣質復雜多樣化的時期，預計在未來很長時間依然會保持這種現狀，因此，為了體現天然氣熱值的重要性，消除傳統體積計量所產生的爭議，發展天然氣能量計量將成為重要的一項措施。在天然氣能量計量技術體系已基本具備的情況下，為了實現進口天然氣在國內銷售時貿易技術和手續的繁瑣，同時更好地推動中國的天然氣市場化進程，避免同價不同質的情況出現，國內發展天然氣能量計量已成為必然趨勢。本公司生產的天然氣計量?jī)x表是基于一次傳感器信號基礎上，根據天然氣行業的相關標準而研發具有貿易結算的二次儀表，該產品在一定程度上解決了供需雙方在能量需求的準確性和結算機制上的問題。

 三、產品的主要技術原理

1、軟件基于ARM處理器的中央處理器，采用嵌入式操作系統，外置內帶快閃存儲器。

2、硬件通過光耦繼電器對通道信號值隔離、切換，轉換成可識別的標準信號，經過基準電源、運算放大器、AD轉換器實現模擬量到數字量的線性轉換。

3、軟件算法根據天然氣組分的性質，依據SY/T6143-2004《用標準孔板流量計測量天然氣流量》的國家標準，通過數學運算和數字離散化處理，實現天然氣的流量計量，將所取得累積量根據輸出模式可實現遠程抄表和組網通訊。

4、電源為閉環式開關電源，輔助電源為流量傳感器配電，整個電源功率不小于5W。

5、產品帶USB數據轉存功能，可隨時通過U盤和上位機分析軟件隨時調閱過程量變化的歷史曲線或相關的歷史數據，可與V錐等多種流量傳感器配套使用。

6、儀表具有具有良好的防盜、防掉電等性能特點。

7、產品在天然氣計量系統中，負責產品的流量采集、控制、分析、記錄、通訊組網等功能。

四、產品的應用

系統功能介紹

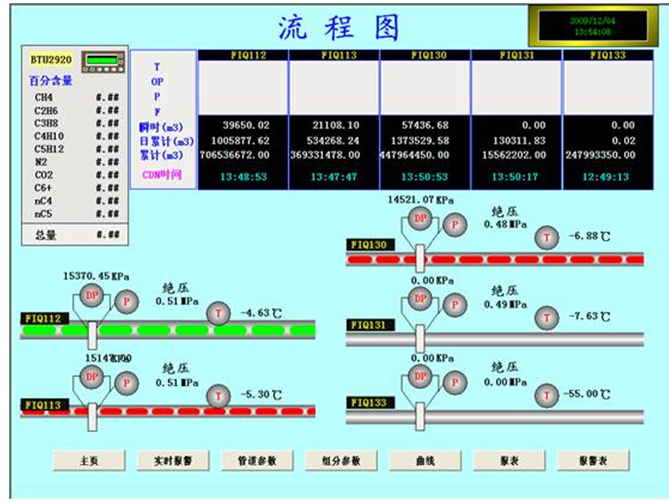

1、實時數據顯示：系統在工作過程中實時的顯示儀表檢測到的關鍵數據。此畫面中顯示了共計5條管線的實時數據，包括瞬時流量、累計流量、壓力、差壓、溫度和儀表時鐘。

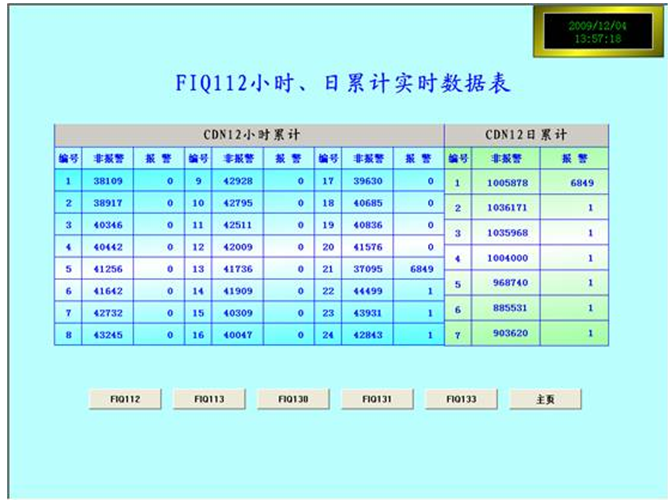

2、小時、日累計實時數據表。NHR-7630R自身可以存儲最近24小時的小時累計量，同時存儲最近7天的日累計量。

3、歷史數據的保存與讀取。系統可以按照客戶的要求訂制日?qǐng)?bào)、月報、年報等報表格式。系統會定時自動將歷史數據保存到如Excel、ACCESS或SQL Server中，以方便其他系統或個人使用。系統也可以將數據保存到自帶的實時數據庫中，供本系統自身調用。

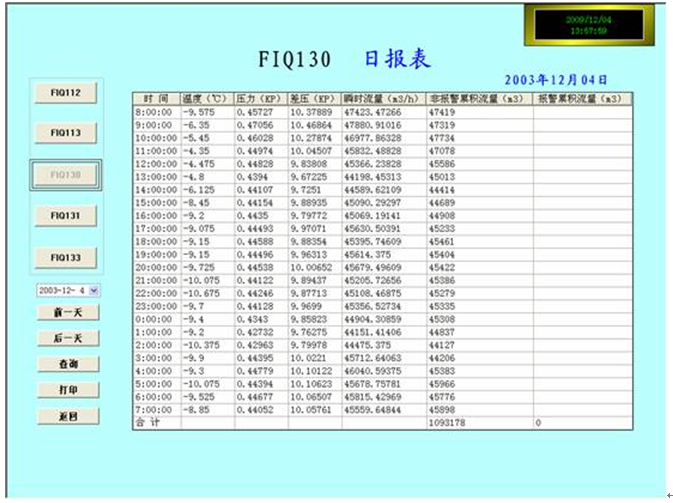

通過點擊相應的“查詢”按鈕就可以在表格中看到歷史數據。

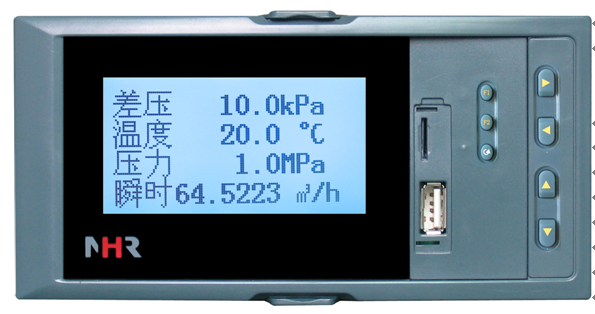

產品圖片

 五、結束語

 NHR-7630R在在天然氣能源計量中具有較高的準確度和抗擾度。結合使用本系統后，可以很好的實現數據檢測和存儲，并可以較容易的完成天然氣成分設定和傳感器配置的便攜操作，這樣一來可更大程度的發揮了儀表的功能。本系統已通過客戶的驗收并投入使用，通過系統使用，用戶可以更好的實現天然氣輸送的計量和結算工作，提高了計量的準確性和可靠性。
